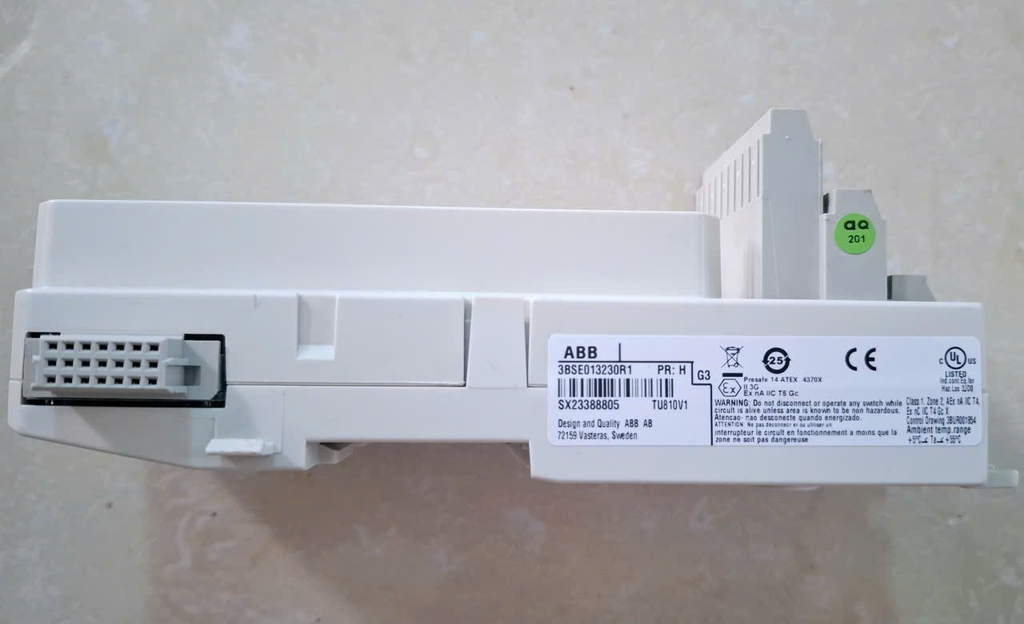

Abb tu810v1 (3bse013230r1) – compact module termination unit (mtu) s800 i/o

ABB TU810V1 (Part Number: 3BSE013230R1) là Module Termination Unit (MTU) thuộc dòng ABB S800 I/O, được thiết kế để kết nối tín hiệu hiện trường (Field Wiring) với các module I/O trong hệ thống điều khiển phân tán DCS và PLC của ABB. TU810V1 là thiết bị thụ động (Passive Module), đóng vai trò kết nối, phân phối ModuleBus và đảm bảo truyền tín hiệu ổn định giữa các module I/O.

Với thiết kế nhỏ gọn, khả năng lắp đặt trên thanh DIN Rail cùng độ tin cậy cao, TU810V1 được sử dụng rộng rãi trong các nhà máy điện, xi măng, dầu khí, hóa chất, nước sạch, giấy, thực phẩm và các hệ thống tự động hóa công nghiệp.

Thông số kỹ thuật

• Hãng sản xuất: ABB
• Model: TU810V1
• Part Number: 3BSE013230R1
• Loại thiết bị: Compact Module Termination Unit (MTU)
• Hệ thống: ABB S800 I/O
• Số kênh: 16 Channels
• Điện áp làm việc: 50 VDC
• Kiểu kết nối: Terminal Block
• Lắp đặt: DIN Rail
• Dòng tối đa mỗi kênh: 2 A
• Dòng tối đa nguồn Process: 5 A
• Cấp bảo vệ: IP20
• Nhiệt độ hoạt động: 0°C đến +55°C
• Kích thước: 64 × 170 × 64 mm
• Khối lượng: khoảng 0,17 kg.

Đặc điểm nổi bật

• Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.
• Hỗ trợ tối đa 16 kênh tín hiệu.
• Phân phối ModuleBus tới các module I/O tiếp theo.
• Khóa cơ (Mechanical Keying) giúp ngăn lắp nhầm module.
• Lắp đặt và bảo trì nhanh chóng.
• Độ ổn định và độ tin cậy cao trong môi trường công nghiệp.
• Phù hợp với các hệ thống ABB System 800xA, Freelance và AC800M.

Module I/O tương thích

ABB TU810V1 tương thích với nhiều module thuộc dòng S800 I/O như:

Analog Input (AI)

• AI810
• AI815
• AI820
• AI830
• AI830A
• AI835
• AI835A
• AI845

Analog Output (AO)

• AO810
• AO810V2
• AO815
• AO820
• AO845
• AO845A

Digital Input (DI)

• DI810
• DI811
• DI814
• DI830
• DI831
• DI840
• DI880
• DI885

Digital Output (DO)

• DO810
• DO814
• DO815
• DO840
• DO880

Pulse / Position Module

• DP820
• DP840

Ứng dụng

ABB TU810V1 được sử dụng trong:

• Nhà máy nhiệt điện, thủy điện
• Nhà máy xi măng
• Nhà máy thép
• Dầu khí và hóa chất
• Trạm xử lý nước
• Nhà máy giấy
• Thực phẩm và đồ uống
• Các hệ thống DCS ABB 800xA
• Hệ thống PLC AC800M
