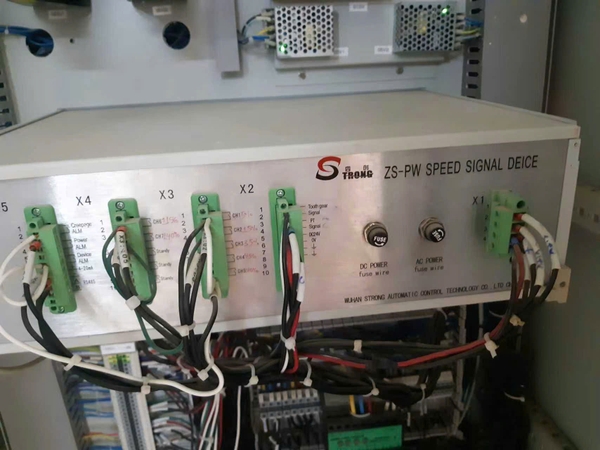

Thiết bị giám sát tốc độ tuabin máy phát strong zs-pw speed signal device
Liên hệ
Còn hàng
Sản phẩm Strong ZS-PW do công ty Công nghệ Tự động hóa Wuhan STRONG nghiên cứu và chế tạo. Thiết bị đóng vai trò thu thập tín hiệu xung từ cảm biến răng sên (Tooth gear) hoặc tín hiệu điện áp từ biến điện áp máy phát (PT Signal), từ đó tính toán chính xác tốc độ quay, tần số của tổ máy và xuất tí...
-
Chi tiết sản phẩm
-
Thông tin thanh toán
-
Hướng dẫn mua hàng
Sản phẩm Strong ZS-PW do công ty Công nghệ Tự động hóa Wuhan STRONG nghiên cứu và chế tạo. Thiết bị đóng vai trò thu thập tín hiệu xung từ cảm biến răng sên (Tooth gear) hoặc tín hiệu điện áp từ biến điện áp máy phát (PT Signal), từ đó tính toán chính xác tốc độ quay, tần số của tổ máy và xuất tín hiệu cảnh báo vượt tốc, sát tốc an toàn về hệ thống điều tốc và SCADA trung tâm.
Thông số kỹ thuật chính
- Thương hiệu: Strong (Wuhan STRONG Automatic Control Technology Co., Ltd)
- Model: ZS-PW Speed Signal Device
- Tín hiệu đầu vào hỗ trợ (Kênh X2):
- Tooth gear Signal: Tín hiệu xung từ cảm biến đo tốc độ bánh răng.
- PT Signal: Tín hiệu tần số lấy từ máy biến điện áp đầu cực máy phát.
- Nguồn nuôi cảm biến tích hợp: DC 24V / 0V.
- Hệ thống rơ-le cảnh báo (Kênh X3 & X4): Xuất tiếp điểm cảnh báo dải tốc độ đa tầng độc lập (
CH1đếnCH8) như cảnh báo sát tốc (Standby), cảnh báo quá tốc, lỗi thiết bị (Device ALM), lỗi tín hiệu analog 4-20mA, lỗi dòng rò (Creepage ALM). - Cơ chế bảo vệ nguồn (Kênh X1): Trang bị 2 núm cầu chì bảo vệ độc lập cho cả nguồn một chiều (
DC POWER fuse wire) và nguồn xoay chiều (AC POWER fuse wire). - Giao tiếp mở rộng: Hỗ trợ cổng truyền thông công nghiệp RS485 truyền dữ liệu từ xa.
Ưu điểm nổi bật
- Đo lường nguồn kép thông minh: Thu thập song song cả tín hiệu xung cơ khí (bánh răng) và tín hiệu điện (PT), đảm bảo tính toán tốc độ chính xác tuyệt đối ngay cả khi một trong hai kênh gặp sự cố.
- Cảnh báo đa tầng an toàn: Tích hợp chuỗi rơ-le xuất lệnh xử lý nhanh khẩn cấp (như Trip máy khi quá tốc nguy hiểm), bảo vệ an toàn cho cơ cấu cơ khí tuabin.

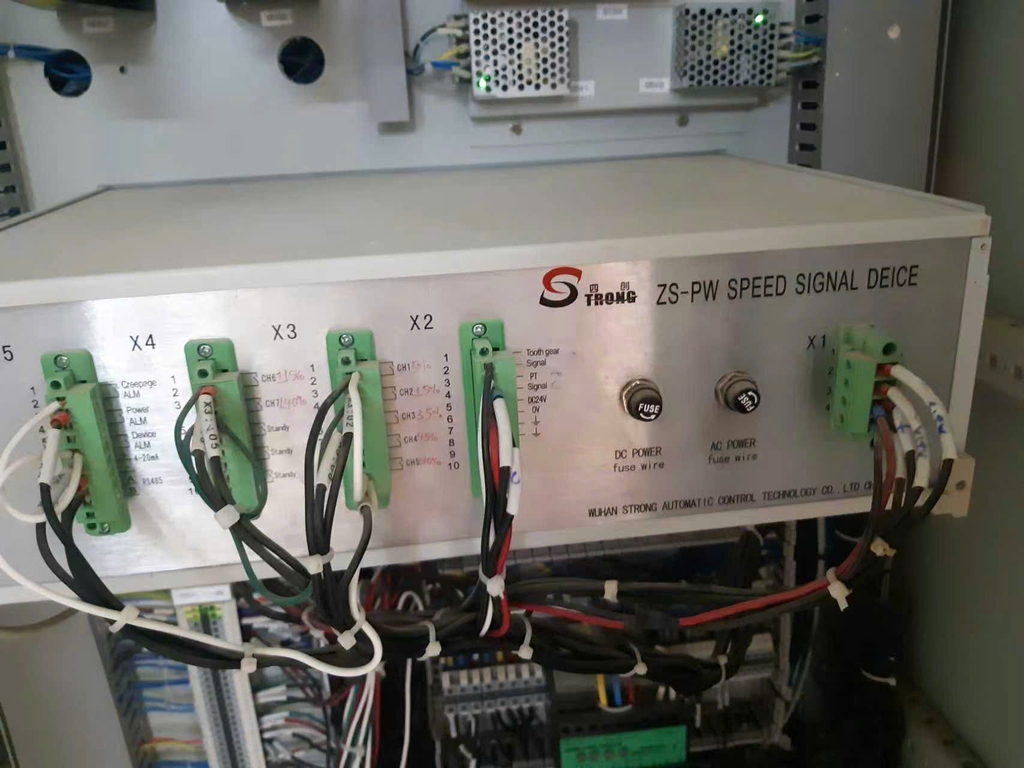

- Thiết kế công nghiệp dạng cắm rút: Các cổng kết nối X1, X2, X3, X4 sử dụng terminal xanh dạng cắm rút kèm khóa vít chắc chắn, giúp đi dây gọn gàng và bảo trì cực kỳ nhanh chóng.
Các model sản phẩm tương tự & Thiết bị đi kèm
Để nâng cấp hoặc xây dựng hệ thống tự động hóa đồng bộ cho phòng điều khiển tổ máy, quý khách có thể tham khảo:
- Strong ZS-P / ZS-W: Các phiên bản rút gọn chuyên dụng chỉ đo riêng tín hiệu xung bánh răng hoặc chỉ đo tín hiệu PT tần số.
- Hệ thống tủ điều tốc Tuabin thủy điện Strong W(Z)T series: Tủ điều khiển cơ điện tử nhận tín hiệu trực tiếp từ bộ ZS-PW để đóng mở cánh hướng dòng.
- Thiết bị giám sát độ rung lắc NARI SJ-80: Hệ thống đo đạc bổ trợ chuyên dùng giám sát độ đảo trục rotor khi tổ máy phát vận hành ở tốc độ cao.
